A különbség a kulcsrögzítő betétek és a hagyományos menetes betétek között

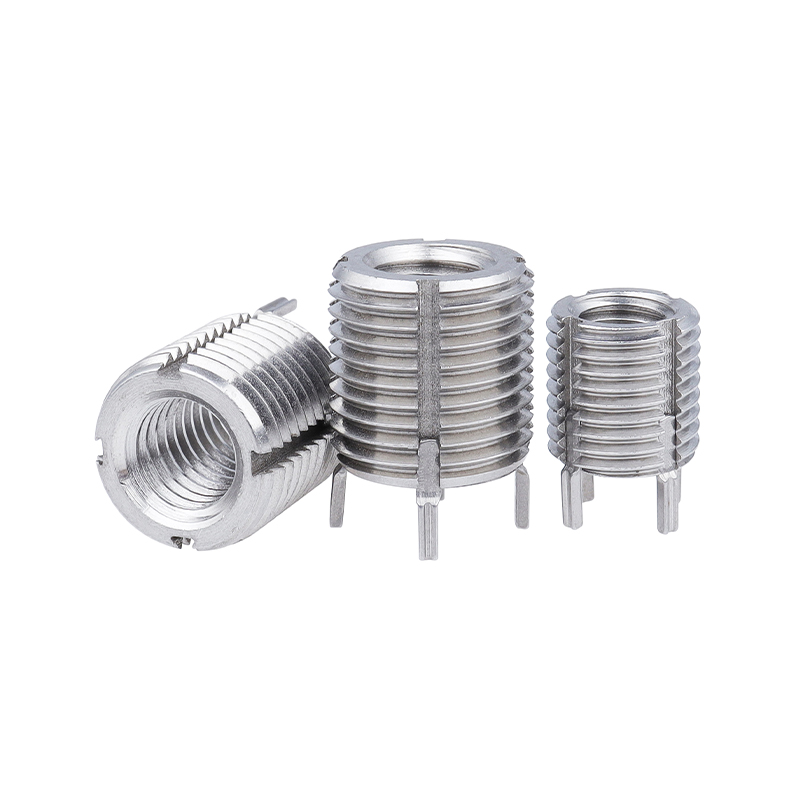

Kulcsos zárbetétek a közönséges menetes lapkák pedig alapvetően különböznek szerkezeti felépítésükben és funkcionális elhelyezésükben. A közönséges menetes betétek elsősorban mechanikus csatlakozást biztosítanak magának a menetnek a csatlakoztatott menetes részekkel való összekapcsolódásán keresztül. A kulcsos zárbetétek azonban egy reteszelő mechanizmust is tartalmaznak, ami főként a következő szempontokban tükröződik:

1. Szerkezeti jellemzők: A közönséges menetes betétek jellemzően csak belső és külső menetet tartalmaznak, reteszelőképességük a menetek szorító erejétől függ. A kulcsos zárbetétek ezzel szemben egyedi „egygombos” zárolási jellemzőkkel rendelkeznek. A fő különbség abban rejlik, hogy egy vagy több kulcsszerű kiemelkedést integrálnak az egyik végén vagy egy adott helyen. Ezek a zárókulcsok a beszerelés során előre fúrt lyukakhoz kapcsolódnak, fizikai mechanikus zárat képezve. Ez nem csak a menetek szorító erején múlik, hanem további kilazulás elleni védelmet is nyújt a reteszelőkulcsok összekapcsolódása révén.

2. Lazulásgátló teljesítmény: A közönséges menetes betétek meglazulhatnak a menetfáradás vagy a feszültségváltozások miatt, amikor nagyfrekvenciás szét- és összeszereléskor, erős vibrációnak vagy ütési terhelésnek vannak kitéve. Ezzel szemben a kulcsos zárbetétek kulcsreteszelő szerkezetüknek köszönhetően kiváló stabilitást tartanak fenn zord környezetben, magas vibrációval, ütési terhelésekkel, valamint gyakori szét- és összeszereléssel. Ez jelentősen csökkenti a kritikus alkatrészek, például repülőgép- és autómotorok laza csatlakozásai által okozott balesetek kockázatát.

3. Alkalmazási forgatókönyvek: Míg a közönséges menetes betéteket széles körben használják az általános gyártásban, alkalmazásuk gyakran olyan helyzetekre korlátozódik, ahol alacsonyabb a lazulásgátló követelmények. A kulcsos zárbetéteket kiváló zárási képességüknek köszönhetően kifejezetten a magas vibrációjú, nagy terhelésű vagy magas biztonsági követelményeket támasztó iparágakhoz (például repülőgépipar, autóipari sebességváltó-rendszerek és precíziós formák) tervezték, extrém körülmények között is biztosítva a nagy szilárdságú rögzítőcsatlakozásokat.

Hogyan válasszuk ki a megfelelő kulcszárbetét specifikációt?

A megfelelő kulcsos zárbetét specifikáció kiválasztása kulcsfontosságú a kapcsolat minőségének biztosításához. Átfogó mérlegelést igényel az adott munkakörnyezet, stressz-követelmények és telepítési feltételek alapján, elsősorban a következő méretek alapján értékelve:

1. Méretparaméterek (névleges átmérő és emelkedés):

Névleges átmérő (D): Ez a legalapvetőbb méretparaméter. A megfelelő betétátmérőt a megmunkálésó furat átmérője és a csatlakoztatott alkatrészek menetspecifikációja alapján kell kiválasztani. A túl kicsi átmérő nem elegendő reteszelőerőt eredményez, míg a túl nagy átmérő megakadályozza a sima összeszerelést.

Hangmagasság (P): A menetemelkedés határozza meg a csatlakozó menetsűrűségét. Kiválasztáskor szigorúan meg kell egyezni a csavar vagy anya menetemelkedési specifikációjával (pl. M6 × 1,0). A nem megfelelő emelkedés beszerelési nehézségekhez vagy laza csatlakozáshoz vezethet.

2. Anyag és szilárdsági fokozat:

Anyagtípus: Az általánosan használt anyagok közé tartozik a rozsdamentes acél (pl. 304, 316) és a szénacél (pl. 45#, GCr15). A rozsdamentes acél kiváló korrózióállósággal rendelkezik, és alkalmas nedves vagy kémiailag korrozív környezetre; A szénacél nagyobb szilárdságú és szívósabb, és alkalmas nagy terhelésű, kopásálló alkalmazásokhoz.

Szilárdsági fokozat: Válassza ki a megfelelő szilárdsági fokozatot a munkaterhelés alapján. Ha a betétnek nagy nyomatékot vagy húzóerőt kell elviselnie, akkor nagy szilárdságú acélt kell választani, vagy felületkezeléseket (pl. karburálás, nitridálás) kell alkalmazni.

3. Zárókulcs alakja és mennyisége:

Zárókulcsok száma: Minél több zárókulcs, annál nagyobb a zárási terület és annál erősebb a reteszelőerő. A gyakori zárkulcs-kialakítások közé tartozik az egy-, dupla- vagy több zárókulcs. A nagy terhelésű vagy nagy vibrációjú környezetekben (például a motor alkatrészeinél) általában kettős vagy többszörös reteszelőkulcs-kialakítás szükséges a kilazással szembeni ellenállás fokozása érdekében.

Kulcs helyzete: A zárókulcs általában az egyik végén vagy egy meghatározott pozícióban található. Gondoskodni kell arról, hogy a rögzítőfuratban egy megfelelő reteszelő mechanizmus legyen előfúrva. Előre kifúrt reteszelő mechanizmus nélkül a hatékony reteszelés nem érhető el.

4. Telepítési eszközök és műszaki követelmények:

Telepítési eszközök: A kulcsos zárbetétek összeszereléséhez általában külön telepítőkulcs szükséges. A beszerelés során csavarkulcsot vagy hasonló speciális szerszámot kell használni annak biztosítására, hogy a zárókulcs pontosan bepattanjon az előre fúrt lyukba.

Beépítési pontosság: A zárókulcs reteszelő mechanizmusa miatt nagy pozicionálási pontosság szükséges a telepítés során. Javasoljuk, hogy a végső beszerelés előtt próbabeszerelést végezzenek, hogy biztosítsák a zárókulcs zökkenőmentes rögzítését.

5. Munkakörnyezet:

Hőmérséklet: Ha a munkakörnyezet magas hőmérsékletű (például motortérben), akkor magas hőmérsékletnek ellenálló anyagokat (például hőálló rozsdamentes acélt) kell választani.

Korrozivitás: Erősen korrozív környezetben ajánlott kiváló minőségű rozsdamentes acél vagy korrózióálló szénacél használata az élettartam meghosszabbítása érdekében.

GYIK

K: Mi a különbség a kulcsos zárbetét és a szokásos menetes betét (például Heli-coils) között?

V: Reteszelőmechanizmus: A normál menetes betétek elsősorban a menet interferenciáján keresztül biztosítanak reteszelőerőt, míg a kulcsos zárbetétek további mechanikus reteszelőerőt biztosítanak egy külső "zárókulcson" keresztül.

Tartósság: A kulcsos zárbetétek általában tartósabbak, mint a hagyományos menetes betétek, különösen alkalmasak nagy vibrációjú, nagy terhelésű környezetekhez (például repülőgép- és precíziós gépekhez).

K: Melyek a gyakori anyagok?

V: Rozsdamentes acél (például 1.4305/AISI 303): Korrózióálló, alkalmas repülési, tengeri és egyéb, magas korrózióállóságot igénylő környezetekben.

Szénacél (például 4140): Nagy szilárdságú, kopásálló, de általában nem biztosít önzáró funkciót.

K: Hogyan kell telepíteni?

V: A kulcsos zárbetét beszerelése általában a következő lépésekből áll:

Fúrás: Fúrjon lyukat a lapka specifikációi szerint.

Menetfúrás: Érintse meg a külső menetet a megfelelő menetméretű menetfúróval.

A betét beszerelése: Csavarja be kézzel a betétet.

Hajtsa meg a zárókulcsot: Egy speciális szerszámmal (például kalapáccsal) ütögesse meg a menetes hüvely tetejét, hogy a zárókulcsot az alapanyagba helyezze és a helyére rögzítse.

Ellenőrzés: Győződjön meg arról, hogy a menetes hüvely nem forgatható vagy húzható ki.
