Háromlyukú menetes betét beszállító

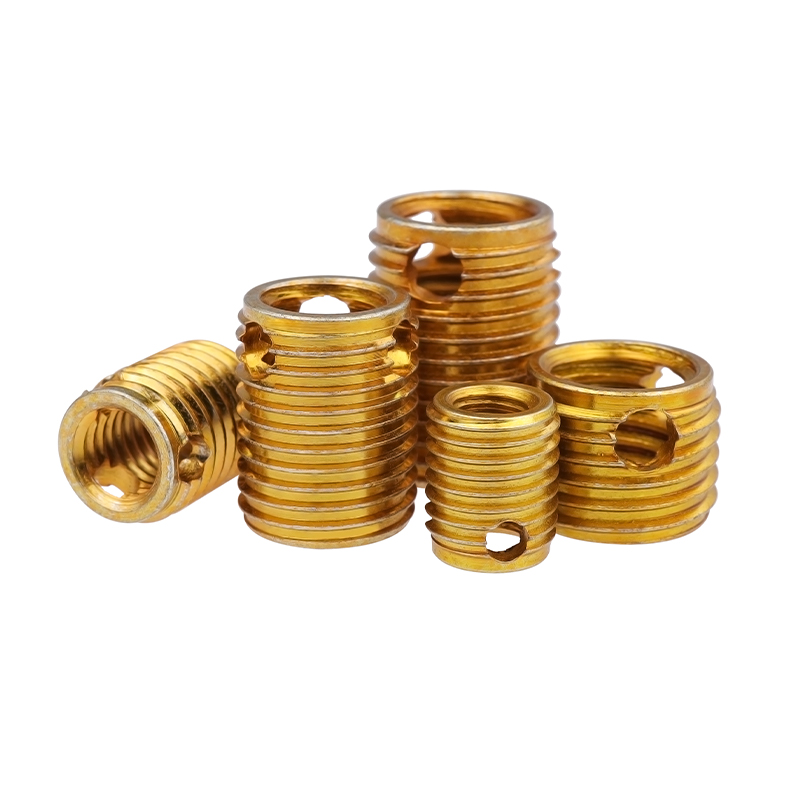

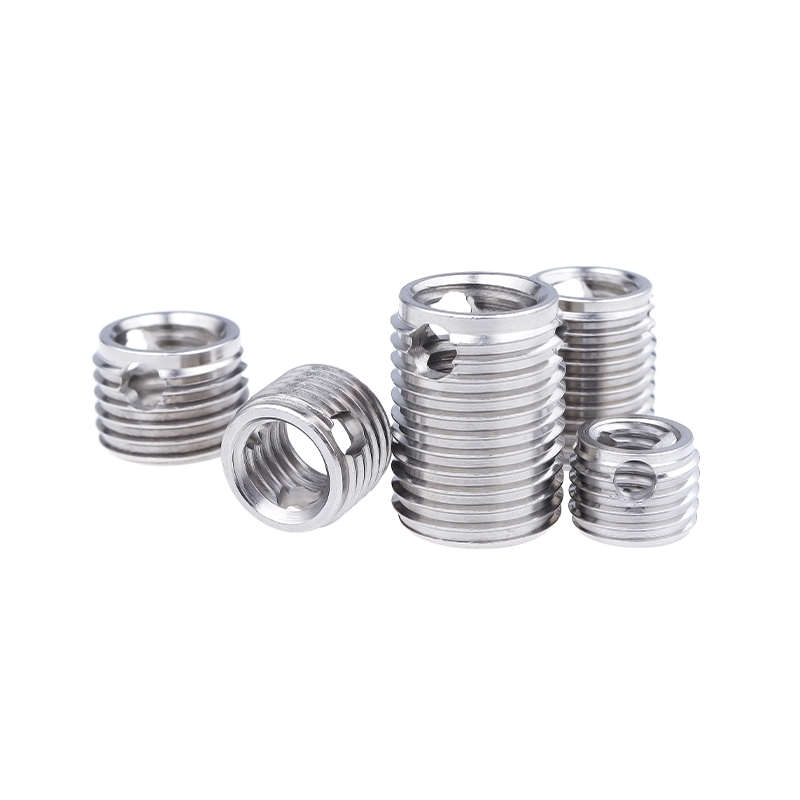

A háromlyukú menetes betét, mint nagy hatásfokú összekötő elem, a hagyományos menetes perselyekhez hasonló alapelven működik. Egyedülálló szerkezeti kialakítása azonban megoldja a hagyományos termékekben rejlő beszorulási problémát az alacsony szilárdságú anyagok megmunkálásánál.

Mi a háromlyukú menetes betét működési elve?

A háromlyukú menetes betét elsősorban a következő három szemponton keresztül működik:

1. Önmetsző vágási elv: Az önmetsző menetvágó hornyokkal felszerelt lapka szükségtelenné teszi további menetfúró szerszámok használatát a telepítés során. Amikor a betétet az aljzatba csavarják (például alumíniumötvözet, öntöttvas vagy lágyacél), a betéten belüli vágóhornyok automatikusan belső meneteket hoznak létre, amelyek nagy szilárdságú kapcsolatot képeznek.

2. Ütéselnyelés és szilárdságnövelés: A három körkörös horony kialakítása hatékonyan nyeli el az ütési terhelést anélkül, hogy feláldozná az erőt, növelve az általános vibrációt és a kihúzási ellenállást.

3. Magcsapos csavarodásgátló kialakítás: A hagyományos L307/L308 sorozatú perselyekhez képest ez a termék jelentősen megnöveli a csavarási ellenállást azáltal, hogy egy magcsapot helyez a betét és a hordozó furata közé, megakadályozva a betét beszorulását a túlzott nyomaték miatt.

Ez a kialakítás különösen alkalmassá teszi kis szilárdságú anyagok nagy szilárdságú csatlakozásaihoz, biztosítva a szoros és tartós csatlakozást.

Milyen szerszámok szükségesek az önmetsző menetes perselyek felszereléséhez?

Noha önmetsző perselyekről van szó, a beszereléshez speciális eszközökre van szükség a vágási pontosság és hatékonyság érdekében:

1. P-alakú szerszám: M6-os és az alatti kis átmérőjű menetes perselyek beszerelésére szolgál. Ez a szerszám jobban alkalmazkodik a kis méretű menetes perselyekhez, biztosítva a sima vágást.

2. S-alakú szerszám: M6-os és nagyobb átmérőjű menetes perselyek beszerelésére szolgál. Nagyobb nyomatéktartást biztosít, és vastagabb anyagok kezelésére is alkalmas.

3. Dedikált telepítőgép: A tömeggyártáshoz vagy a nagy hatékonyságot igénylő forgatókönyvekhez általában egy megfelelő automata telepítőgépet vagy hidraulikus hajtású kézi szerszámot használnak a telepítéshez. Ez a szerszám relatív axiális mozgást alkalmaz, hogy a menetes persely biztonsági karimáját az alapfelülethez nyomja, így biztosítva a pontos beépítési pozicionálást.

GYIK

F: Mi a célja a három lyuknak egy háromlyukú menetes betétben?

K: Ez a három lyuk jellemzően vágási lyukak. Fémforgácsot vágnak, amikor a cérnát behelyezik az anyagba, ezzel segítve a pontosabb menetes csatlakozást. Műanyagok vagy kompozitok esetében ez a kialakítás megakadályozza a repedést és nagyobb kihúzási ellenállást biztosít.

F: Melyek a megfelelő szerelési anyagok?

K: Fémanyagok: Széles körben használják fémlemezekhez, például acélhoz és alumíniumhoz. Használható a meglévő menetes furatok megerősítésére vagy a sérült menetes furatok javítására.

Műanyag anyagok: Alkalmas műanyag alkatrészekhez (például ABS, nylon). Melegen olvasztva vagy bélyegzéssel szerelve megbízható fém menetes csatlakozást tud létrehozni a műanyagon belül.

F: Melyek az ajánlott szerelési módszerek?

K: Bélyegzés/benyomás: Sajtológéppel a betétet egy előre fúrt lyukba préseljük, tömeggyártásra alkalmas.

Csavaros rögzítés: Az anyag vágása magának a betét külső menetének elforgatásával, alkalmas helyszíni javításra vagy kis tételes összeszerelésre.

Ultrahangos hegesztés: Műanyag alkatrészeknél ultrahangos vibrációt használnak a fém és a műanyag összeolvasztására, nagy szilárdságú kapcsolatot képezve.

F: Milyen előkészületek vannak a telepítés előtt?

K: Fúrás: Fúrjon egy vezetőlyukat, amely valamivel kisebb, mint a lapka külső átmérője, a lapka specifikációi szerint.

Tisztítás: Győződjön meg arról, hogy a lyuk mentes a sorja, olaj vagy szennyeződésektől, hogy ne befolyásolja a betét reteszelő hatását.
